一、概述
改革開放四十年來，我國鋼筋混凝土管涵及相關的預制市政構件、海綿制品等領域得到了快速的發展，作為混凝土與水泥制品行業中的一個傳統產業，已經和正在發生著翻天覆地的變化。
混凝土與鋼筋混凝土排水管產品因其良好的抗外壓性能、耐久性能，以及生產成本低、制作方便、價格便宜、使用壽命長等不可替代的優勢，至今在國內外市政公路建設、農田水利建設、電力和鐵路工程建設及城市綜合管廊建設中仍得到廣泛應用，為國家基本建設發揮著巨大的作用。我國鋼筋混凝土排水管行業伴隨著國家基本建設的發展，經歷了從小到大，從少到多，從落后到先進的不斷發展過程。目前已成為世界各國生產使用混凝土和鋼筋混凝土排水管多的國家，排水管行業也成為我國水泥制品工業中大的產業之一。在當前我國地下基礎設施建設快速發展的時期，混凝土與鋼筋混凝土排水管的工藝技術、產品結構、生產裝備也在發生重大變化，產品技術水平不斷提高，制管裝備水平不斷創新，產品應用領域不斷擴展，可以肯定，混凝土排水管行業將會為國民經濟建設作出更大的貢獻。
二、 行業的發展現狀
1. 行業經濟規模與技術水平
◆ 行業規模：
鋼筋混凝土管涵行業在混凝土與水泥制品產業中是一個面廣、量大；企業多、規模?。婚T檻低、技術簡單；龍頭骨干少；總體技術水平偏低；但在國家政策倒向下具有較大發展空間的產業。據不完全統計我國各種規模管涵生產企業近2000家；鋼筋混凝土排水管產品制造和應用的大規格為Φ4400mm。 鋼筋混凝土箱涵產品制造和應用的大內寬達12000mm。
◆ 工藝技術水平：
我國鋼筋混凝土排水管制管工藝技術，近十年來得到快速進步，目前已擁有了當今世界先進的全部制管技術，成型工藝有：芯模振動成型工藝、立式徑向擠壓成型工藝、立式附著式成型工藝、立式插入振搗工藝、離心成型工藝、懸輥成型工藝等。 其中，Φ1500以上的大口徑管大多采用芯模振動工藝、立式振搗工藝或立式附著式成型工藝，Φ1500以下的小管老企業生產線多保留采用懸輥成型工藝，新投入生產線則多采用芯模振動成型工藝、立式徑向擠壓成型工藝和升芯式芯模振動成型工藝，隨著國家節能環保要求力度的加大和人工成本的上漲，懸輥成型工藝也將會逐步被芯模振動和徑向擠壓成型工藝所代替。在排水管生產中，由于離心成型工藝能耗大、工效低、制管環境差、必須蒸汽養護等不利因素，目前應用極少。
2. 產品體系
我國的鋼筋混凝土管涵產品體系除了單一的普通混凝土圓形管外，還包括了各種異型管、矩形箱涵和內襯式復合管。目前除了雨水管外，柔性接口基本上已經取代了剛性接口。
鋼筋混凝土管涵及延伸產品體系從下表可見。
3. 裝備技術進步與發展
改革開放四十年來，我國水泥制品裝備產業發生了巨大的變化，尤其是近十多年來是我國排水管涵行業裝備技術進步與發展的高峰期，到目前為止，國外各種先進的排水管生產裝備已全部實現了國產化，且裝備的技術含量正在不斷提高，國產裝備不但在國內應用，還開始向國外出口。
（1) 排水管制管成型裝備
◆ 自2005年我國自主研發的第1套芯模振動制管設備進入市場轉化為生產力后，因其生產效率高、安全、節能、產品質量好諸多優點，很快得到普及推廣，幾年間制造芯模振動制管設備的裝備制造廠發展到近二十家，芯模制管機已普及到全國幾百家制管企業，由此引發了制管裝備進步的熱潮。目前小口徑雙根芯模制管裝備技術進入快速推廣中。
◆ 自2011年第1套國產徑向擠壓制管機的問世，填補了我國立式徑向擠壓制管工藝和裝備的空白，將行業裝備技術水平向自動化進步又推進一步。經過幾年的不斷改進完善和創新，2017-2018年新一代徑向擠壓制管機已達到國外同類裝備的技術水平，實現了雙層鋼筋骨架、大口徑1650承插管的生產，制管效率較第1代裝備成倍提高，目前生產Φ300—Φ1000×3000mm的生產效率達到3min—3.5min/根，生產Φ1200—Φ1650×3000mm管生產效率達到4min—5min/根，制管脫模后基本實現了無需表面修飾處理。目前徑向擠壓制管機已經投入應用的近50臺套。無論是裝備所生產大規格、制管生產的速度和制管的產品質量均達到先進水平，相比進口裝備所需資金大幅下降，從而基本上結束了徑向擠壓制管裝備靠國外進口的年代。
◆ 2017-2018年，繼我國第1條混凝土排水管升芯式芯模振動自動化生產線成功研發并投入應用后，目前已在湖北、山東等地的多家企業投入了應用，實現了混凝土排水管的自動化生產，這種集徑向擠壓和芯模振動優點的升芯式芯模振動制管機，達到國際同類制管裝備的先進水平，生產效率高、用人工少、安全環保，全生產線僅工人3人，生產規格為Φ300—Φ1500mm承插管，其中Φ300—Φ800mm可雙根同時生產，生產效率5min—8min/雙根。該自動化線的成功研發是我國鋼筋混凝土排水管制管裝備的又一大進步，必將帶動制管行業向先進水平快速發展。
（2）相關混凝土構件裝備
近幾年在混凝土排水管制管裝備不斷發展進步的同時，相關混凝土構件的裝備也不斷進不斷創新開發。如預制檢查井的流水線、高頻振動設備集成自動化等實現了一臺設備可生產圓管、方涵和檢查井，已成功在預制混凝土檢查井和預制混凝土箱涵生產中廣泛應用，開拓了一機多用的新途徑。
（3）鋼筋骨架制作設備
用于鋼筋混凝土排水管鋼筋骨架制作的全自動鋼筋骨架滾焊機自成功開發以來，經過不斷改進、完善，極大提高了裝備性能和應用范圍，實現了鋼筋骨架焊接的全自動化，滾焊機可焊接鋼筋的大直徑從開始的Φ8mm提高到今天的Φ14mm，接近先進水平，我國的鋼筋骨架滾焊機也開始進入國際市場。尤其是雙筋并焊自動變徑排水管鋼筋骨架滾焊機解決了大配筋鋼筋骨架的自動滾焊。 可焊管徑Φ4000mm雙根Φ14mm鋼筋的國內大自動滾焊機已經在工程中得到成功應用。目前鋼筋骨架滾焊機可焊大規格Φ4400mm ,在遼西北輸水工程中得到應用。
（4）箱涵模具創新
箱涵模具有立式箱涵模和臥式箱涵模具二種，分別適用于立式成型和臥式成型。其中又分單倉模具和多倉模具，整體模具和拼裝模具，上下拼裝模具和左右拼裝模具。近年來通過不斷的技術改進，模具組裝鎖緊由原來的螺栓鎖緊改造為偏心鎖緊機構，或采用插銷契塊，提升了鎖緊速度；立式模具模板組裝由原來的定位銷或鉸鏈機構改為采用模塊自滑軌道和定位輪自滑移動定位，減少了行車吊裝，消除了安全隱患，有效的提高了生產效率；針對箱涵模具規格多，企業模具投入大的現狀，創新開發了可調節箱涵高和寬的模板拼裝模具，達到一模多用，力求實現箱涵模具標準化。
4. 頂進施工用鋼筋混凝土排水管發展：
在城市，鋼筋混凝土排水管的頂進施工方式解決了管道埋設施工中對城市建筑物的破壞和道路交通的堵塞等困難，因而推廣發展迅速，頂進施工用鋼筋混凝土排水管成為城市非開挖施工用管材，其中鋼承口頂管用得多。隨著我國污水治理工程的加大、加快，用于穿越江河、湖泊、沙層的高性能、大口徑鋼筋混凝土排污管得到重點應用。上海市污水治理白云港片南線輸送干線用雙根DN4000mm排污管、云南昆明滇池治污工程用DN4000 mm排污管一次頂進成功、從內蒙古烏蘭布巴音湖輸水穿沙管道工程中ON3000mm、頂距1520Km、埋深48m的沙層地下頂進施工，完成了我國首例帶壓力混凝土排水管在長距離、深復土、無水砂層地質頂管施工中的應用。 2018年1月青龍管道股份有限公司的鋼筋混凝土頂管借“一帶一路”東風，帶著“中國制造”印記和“青龍管道”標識，頭次邁出國，漂洋過海入非洲，通過海運，服務于西非喀隆溫德市薩納加飲用水廠和配套工程。
由于頂管施工和盾構施工在技術可靠性上尚有一定的差距，體現在接頭密封效果及施工過程管材受力狀況不同。影響了頂管施工在非開挖領域的應用。 還需頂管施工技術和頂管管材性能兩方面做出更多的技術保證和技術改進。
5. 大口徑電力電纜管的發展
隨著城市建設的快速發展，電網入地已經成為大中城市電力發展的必然趨勢。地下高壓走廊在國外發達國家的城市早已普及。電力隧道的截面有環形、箱形、異形截面形狀。
環形隧道的大直徑達到3.5—4.0m?；静捎萌嵝越涌谄笮弯摻罨炷僚潘芎腿嵝越涌阡摮锌阡摻罨炷另敼?，管子設計參照GB/T11836《混凝土和鋼筋混凝土排水管》國家標準實施。但混凝土強度等級、抗?jié)B級別和結構性能等技術指標均大于普通鋼筋混凝土排水管的標準要求。 隧道內電纜的不同安裝方法，要求預埋在管節內的埋件、配件形式形狀不一樣，用得較多、較典型的有管內預埋鋼板環形式、端面預埋環形帶孔鋼板形式和管內預埋定位套管形式 （如下圖）。采用鋼筋混凝土管涵作為高壓電力電纜隧道所用管材的優勢：管材全部工廠化加工，產品質量容易得到保證；管道間接頭采用楔形橡膠圈柔性連接，膠圈壓縮率45%—50%。密封性能好；施工方法可以多樣化，可以采用開挖方式施工和頂進方式施工，組裝速度快工程綜合成本低。箱形截面電纜隧道比園形截面電纜隧道更具有能有效利用空間的優勢。
6. 混凝土技術及接口密封材料的研發：
◆ 混凝土技術是長期研究的課題，鋼筋混凝土排水管所用混凝土的技術性能隨著制管裝備自動化程度和產品性能的提高，加上國家對節能環保要求日益加強，促使高性能、高強度混凝土在混凝土管涵生產中得到研發應用，目前排水管產品用混凝土的抗壓強度等級大多已高于國家標準，C30混凝土除小口徑雨水管外已很少設計采用，在重要工程中多要求抗壓強度等級C50以上，抗?jié)B級別P8以上。大流動度混凝土已在生產中得到應用，自密實混凝土的試驗與研究已列入課題。隨著國家節能環保管理力度的加強，免蒸養混凝土在排水管中的應用必將是今后探索研究的方向。近年來工業廢渣磷石膏制作無筋混凝土構件在湖北宜昌得到開發應用。日本自密實混凝土技術、外加劑應用技術得到了國內不少企業的學習與研究。
◆ 我國預制混凝土管涵用接口密封材料近年來得到了較快發展，從接口密封性能的提高反應出行業的技術進步。尤其是自粘型復合橡膠條在國內的成功開發和在管廊工程中的成功應用。結束了預制城市綜合管廊推廣初期該密封材料靠日本進口的局面，對確保預制城市綜合管廊接口密封性能和百年使用壽命起到積極作用。
◆ 我國預制混凝土管涵用接口密封材料近年來得到了較快發展，從接口密封性能的提高反應出行業的技術進步。尤其是自粘型復合橡膠條在國內的成功開發和在管廊工程中的成功應用。結束了預制城市綜合管廊推廣初期該密封材料靠日本進口的局面，對確保預制城市綜合管廊接口密封性能和百年使用壽命起到積極作用。
7. 技術標準體系：
現行有效的鋼筋混凝土排水管涵 生產及相關方法、材料技術標準 ：
GB/T11836-2009《混凝土與鋼筋混凝土排水管》
GB/T11837-2009《混凝土管用混凝土強度試驗方法》
GB/T16752-2017《混凝土與鋼筋混凝土排水管試驗方法》
GB50268-2017《給水排水管道工程施工及驗收規范》
GB1499.2-2018《鋼筋混凝土用鋼 第二部分：熱軋帶肋鋼筋》
GB/T29423—2012《用于耐腐蝕水泥制品的堿礦渣粉煤灰混凝土》
GB/TXXXX-《城市地下綜合管廊用預制混凝土制品試驗方法》（報批中）
JC/T 2126.1—2012《水泥制品工藝技術規程 第1部分鋼筋混凝土排水管》
JC/T 2280—2014《內襯PVC 片材混凝土和鋼筋混凝土排水管》
JC/T 2241—2014《預制混凝土檢查井 》
JC/T 2458-2018《預制混凝土箱涵》
JC/T 2460-2018《預制鋼筋混凝土化糞池》
JC/T 946-2005《混凝土與鋼筋混凝土排水管用橡膠密封圈》
CBMF18-2017《預制混凝土箱涵工藝技術規程 》
CCGF 429.1—2018《產品質量監督抽查實施規范》（征求意見中）
CBMF xx-xxxx 《預制混凝土箱涵接口用密封材料 》（報批中）
CBMF xx-xxxx《預制城市地下綜合管廊用鋼模 》（征求意見中）
8. 技術培訓與質量管理
◆ 技術培訓：
行業人力資源現狀滿足不了裝備和技術的發展的需要，包括自動化裝備的操作與維護，先進混凝土技術的應用與推廣，工程應用中質量糾紛的處理等，同時適合基層技術人員學習的教材又十分缺乏，為此2018年中國混凝土與水泥制品協會排水管工作部組織對2014年編制的《混凝土與鋼筋混凝土排水管培訓專用教材》進行修改和補充，編制新的《鋼筋混凝土管涵培訓專用教材》，教材分為上、下二冊，上冊為鋼筋混凝土園管；下冊為市政工程用預制混凝土構件包括混凝土箱涵、混凝土檢查井、混凝土化糞池、海綿城市制品等，目前還在審稿中。該教材完成后將為一線工程技術人員和技術工人提供較為適用的理論知識和應用技術。
國家人力資源社會保障部下達的《國家職業技能標準化 混凝土水泥制品工》已下達計劃，正在編制中，標準完成后將對水泥制品工分為初級、中級、高的級、技師四個級別。
◆ 產品質量市場監管
2017年06月29日國發〔2017〕34號《國務院關于調整工業產品生產許可證管理目錄和試行簡化審批程序的決定》取消了包括輸水管在內的19類工業產品生產許可證行政管理，同時提出要堅持放管結合、并重，加大抽查力度，增加抽查頻次和品種，擴大抽查覆蓋面， 根據文件要求，2017年和2018年連續二年對一千多家輸水管生產企業的產品質量進行了國家監督抽查。同時，相應的監督抽查實施規范標準—CCGF 429.1—2018《產品質量監督抽查實施規范》已經編制完成，正在征求意見中。
三、行業發展中存在的問題：
1. 2018年，原材料價格上漲，尤其是砂石骨料材料進廠價格大幅上調，上漲幅度翻倍以上，且供貨緊張。人工砂開始推廣應用，但相應的應用技術尚未跟上，在一定程度上影響了企業正常生產和產品質量的穩定。同時人工工資水平一再上升，導制產品成品提高，影響了企業經濟效益。
2. 行業產能過剩情況依然存在，供大于求的現狀在全國各地較為普遍，導制低價競爭，相對其他產業利潤水平偏低，大部分生產企業的設計生產能力均未能得到發揮，基本維持50%水平。
3. 市政工程貨款回收困難，拖欠款過大，企業資金緊缺，在一定程度上影響了生產經營活動的正常運轉。
4. 國家對市政施工工程的監管力度不夠，從設計到施工層層轉包打折，直接影響了產品銷售價格，設計、施工、管材各個環節的不規范，頻頻的低價中標造成了部分企業和管材未能規范生產，導制預制和現澆相比、頂管和盾構相比時往往處于不利的局面。
5. 國家對輸水管的工業生產許可證制度取消后，在一定程度上放松了政府對產品市場監管力度，優質合格產品和低價劣質產品間造成不公平市場競爭，影響了正常銷售秩序。
6. 行業從業人員綜合素質偏低，包括理論水平、操作技能、管理能力跟不上技術發展和裝備進步的需要，以至于自動化裝備和先進技術在推廣應用中發揮不了佳水平。
四、混凝土與鋼筋混凝土排水管產業的機遇與挑戰
1. 行業技術發展方向和任務
◆ 產品向大口徑、高性能、非開挖、耐腐蝕發展；
◆ 裝備技術向節能、環保、自動化程度高、安全生產的方向發展；
◆ 應用領域向城市地下基礎設施建設、城鎮化建設、海綿城市建設、城市綜合管廊建設的地下蓄水池、地下鐵路通道、地下管網用管、電力隧道、排污管道、預制裝配管廊等領域發展。
2. 做好以下工作是行業技術發展的需要
◆ 進一步提高芯模振動制管裝備的性能，實現制管技術的高效、節能、環保與安全生產，提高自動化程度。
◆ 推廣、完善徑向擠壓制管機、升芯式芯模振動生產線等先進制管技術與裝備，實現小管生產自動化。滿足高效、節能與環保要求，逐步取代高能耗離心，懸輥制管工藝。
◆ 進一步提高鋼筋骨架滾焊機的功能和自動化水平，開發異形、矩形管涵的鋼筋骨架自動焊接裝備的技術。
◆ 加大適應預制混凝土構件制作的自密實混凝土和高能混凝土技術的研發、推廣力度，實現排水管用混凝土質量的提升和工廠生產的節能減員。
◆ 不斷建立、完善技術標準體系，加強培訓與管理，提高行業整體技術管理水平。
3. 實現新形勢下的產業結構優化。尋求合作發展機遇
我國經濟發展進入新常態，增速放緩，結構優化升級，投資驅動轉向創新驅動。建筑業產品結構調整目標提出大力發展化施工，以工程項目為核心，以先進技術為手段，以分工為紐帶，構建合理工程總分包關系。作為混凝土水泥制品行業要抓住機遇，充分發揮水泥制品企業具有預制混凝土構件生產技術的優勢，和工程方建立良好的協作關系，創建勞務輸出、技術服務、合作共贏的模式。實現新形勢下的產業結構優化。尋求更多更大的發展機遇。
4. 國家繼續加大地下基礎設施建設的政策，對排水管產業尚存較好發展機遇
國家關于“積極推廣新工藝、新材料和新設備，推進新型建筑工業化，支持發展裝配式建筑，推廣應用管道預制構件產品，提高預制裝配化率”、“推進地下綜合管廊主體結構構件標準化，積極推廣應用預制拼裝技術，提高工程質量和安全水平，同時有效帶動工業構件生產、施工設備制造等相關產業發展”等一系列政策倒向，必將繼續推進各種形式的預制鋼筋混凝土管涵在城市地下管線建設、城市綜合管廊和地下基礎設施建設中的應用，是混凝土排水管產業今后一段時間的一個重要發展契機。
5. 以市場為導向，以創新求發展，不斷開發新技術、新產品、新裝備，不斷擴大混凝土管涵產品的應用市場，是產業發展的重要方向。
經濟新常態下的混凝土排水管產業必將向低能耗、低污染、高效率、高自動化水平的先進技術和先進裝備發展。技術創新是排水管行業的發展出路。在鋼筋混凝土排水管工藝中，先進的芯模振動制管工藝和徑向擠壓制管工藝以其節能、高效、安全、環保正在大力推廣，而能耗高、污染大、效率低的離心制管工藝將會被逐步淘汰，高能耗、高用工的懸輥成型工藝也會逐步減少。各種有利于城市快速建設的新產品都將是市場的需求，也是創新發展的方向。產品性能向綠色環保方向發展，混凝土向高性能方向發展，更多的利用工業廢料為主的摻合料和高效外加劑，實現節約資源、保護環境、可持續發展的目標。
6. 值得關注的產品領域：

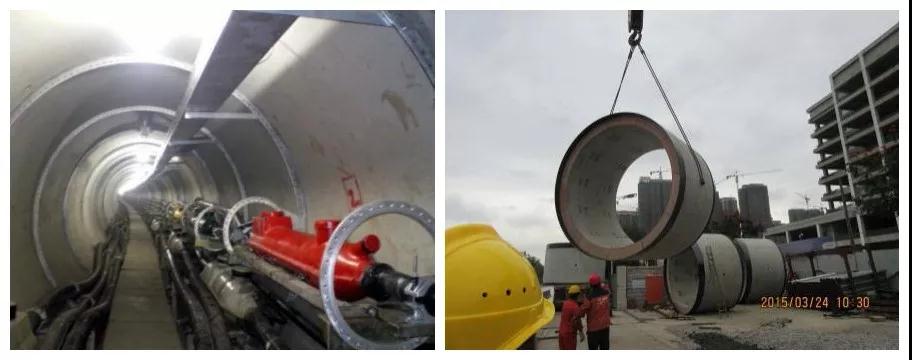

◆ 大口徑鋼筋混凝土排水管將有很大的應用空間
用在電力隧道工程中的電力電纜管、用在污水治理工程中的鋼筋混凝土排污管、用在城市地下綜合管廊工程中的預制裝配化環形管廊、用在城市地下蓄水工程中的大型地下蓄水管、用在城市深隧工程中的大口徑、高性能鋼筋混凝土頂管等是重點產品發展方向。
◆ 鋼筋混凝土復合管在特定條件下會有市場
在耐腐蝕工程和排污工程中所用管涵有其特殊耐腐蝕要求，鋼筋混凝土復合管通過內襯PVC、PE、玻璃鋼等材料可達到耐腐蝕性能要求；在城市深隧工程中需要有內壓要求的鋼筋混凝土頂管，在設計中常采用鋼筋混凝土和鋼筒或玻璃鋼復合的頂進施工法用鋼筒管、頂進施工法用內襯玻璃鋼混凝土管，保證其內外壓性能的要求。
◆ 預制混凝土箱涵產品應用領域會持續
預制混凝土箱涵是近幾年來在加強地下基礎設施建設、電力線路建設、地下管網建設、地下管廊建設及海綿城市建設中發展較快的預制裝配化混凝土構件，主要應用在以下領域有：電力線路建設中的電力箱涵、城市綜合管廊建設中的混凝土矩形箱涵和異型箱涵、城市地下鐵路中的頂進式預制混凝土箱涵、地下通道和人行過道的預制混凝土箱涵、用于地下蓄水的預制混凝土頂進箱涵。
◆ 預制裝配化混凝土檢查井等市政預制構件是企業擴展產品的方向
檢查井是地下管道中重要的配套構件，預制裝配式相對混凝土襯砌式具有強度高，接縫嚴密，無滲漏，施工安裝快等優點，近幾年得發較快，在國外已普遍應用。堅持保護優先、生態為本、自然循環、因地制宜、統籌推進的原則，透水混凝土制品有較好的發展空間，多孔混凝土磚能有效補充地下水，是保護自然、維護生態平衡、緩解城市熱島效應優良的鋪裝材料；生態護坡磚是能保護護堤土壤被水侵蝕的新型連鎖式預制混凝土護坡材料，護坡系統的耐久性和穩定性得到進一步提高。
改革開放四十年來，我國鋼筋混凝土管涵及相關的預制市政構件、海綿制品等領域得到了快速的發展，作為混凝土與水泥制品行業中的一個傳統產業，已經和正在發生著翻天覆地的變化。
混凝土與鋼筋混凝土排水管產品因其良好的抗外壓性能、耐久性能，以及生產成本低、制作方便、價格便宜、使用壽命長等不可替代的優勢，至今在國內外市政公路建設、農田水利建設、電力和鐵路工程建設及城市綜合管廊建設中仍得到廣泛應用，為國家基本建設發揮著巨大的作用。我國鋼筋混凝土排水管行業伴隨著國家基本建設的發展，經歷了從小到大，從少到多，從落后到先進的不斷發展過程。目前已成為世界各國生產使用混凝土和鋼筋混凝土排水管多的國家，排水管行業也成為我國水泥制品工業中大的產業之一。在當前我國地下基礎設施建設快速發展的時期，混凝土與鋼筋混凝土排水管的工藝技術、產品結構、生產裝備也在發生重大變化，產品技術水平不斷提高，制管裝備水平不斷創新，產品應用領域不斷擴展，可以肯定，混凝土排水管行業將會為國民經濟建設作出更大的貢獻。
二、 行業的發展現狀
1. 行業經濟規模與技術水平
◆ 行業規模：
鋼筋混凝土管涵行業在混凝土與水泥制品產業中是一個面廣、量大；企業多、規模?。婚T檻低、技術簡單；龍頭骨干少；總體技術水平偏低；但在國家政策倒向下具有較大發展空間的產業。據不完全統計我國各種規模管涵生產企業近2000家；鋼筋混凝土排水管產品制造和應用的大規格為Φ4400mm。 鋼筋混凝土箱涵產品制造和應用的大內寬達12000mm。
Φ4000mm鋼筋混凝土排水管
◆ 工藝技術水平：
我國鋼筋混凝土排水管制管工藝技術，近十年來得到快速進步，目前已擁有了當今世界先進的全部制管技術，成型工藝有：芯模振動成型工藝、立式徑向擠壓成型工藝、立式附著式成型工藝、立式插入振搗工藝、離心成型工藝、懸輥成型工藝等。 其中，Φ1500以上的大口徑管大多采用芯模振動工藝、立式振搗工藝或立式附著式成型工藝，Φ1500以下的小管老企業生產線多保留采用懸輥成型工藝，新投入生產線則多采用芯模振動成型工藝、立式徑向擠壓成型工藝和升芯式芯模振動成型工藝，隨著國家節能環保要求力度的加大和人工成本的上漲，懸輥成型工藝也將會逐步被芯模振動和徑向擠壓成型工藝所代替。在排水管生產中，由于離心成型工藝能耗大、工效低、制管環境差、必須蒸汽養護等不利因素，目前應用極少。

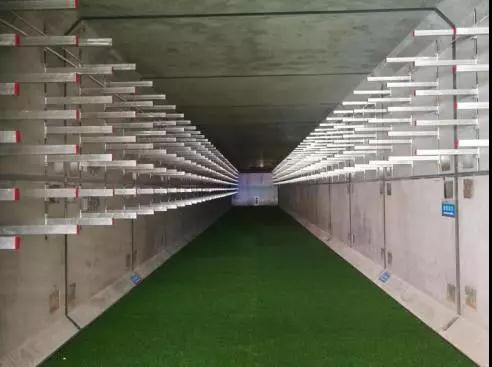

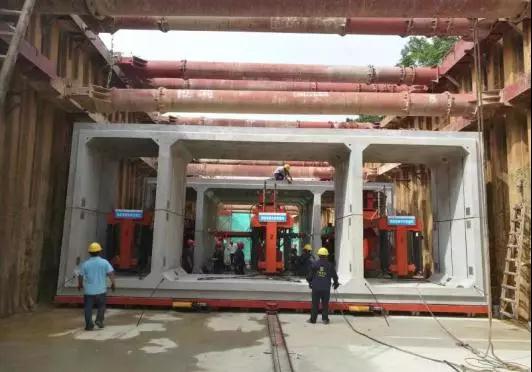

三倉城市綜合管廊
2. 產品體系
我國的鋼筋混凝土管涵產品體系除了單一的普通混凝土圓形管外，還包括了各種異型管、矩形箱涵和內襯式復合管。目前除了雨水管外，柔性接口基本上已經取代了剛性接口。

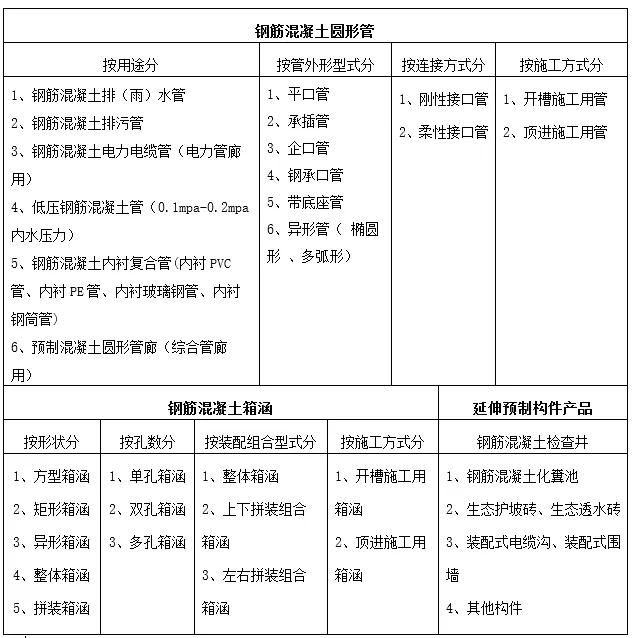

鋼筋混凝土管涵及延伸產品體系從下表可見。
改革開放四十年來，我國水泥制品裝備產業發生了巨大的變化，尤其是近十多年來是我國排水管涵行業裝備技術進步與發展的高峰期，到目前為止，國外各種先進的排水管生產裝備已全部實現了國產化，且裝備的技術含量正在不斷提高，國產裝備不但在國內應用，還開始向國外出口。
（1) 排水管制管成型裝備
◆ 自2005年我國自主研發的第1套芯模振動制管設備進入市場轉化為生產力后，因其生產效率高、安全、節能、產品質量好諸多優點，很快得到普及推廣，幾年間制造芯模振動制管設備的裝備制造廠發展到近二十家，芯模制管機已普及到全國幾百家制管企業，由此引發了制管裝備進步的熱潮。目前小口徑雙根芯模制管裝備技術進入快速推廣中。
◆ 自2011年第1套國產徑向擠壓制管機的問世，填補了我國立式徑向擠壓制管工藝和裝備的空白，將行業裝備技術水平向自動化進步又推進一步。經過幾年的不斷改進完善和創新，2017-2018年新一代徑向擠壓制管機已達到國外同類裝備的技術水平，實現了雙層鋼筋骨架、大口徑1650承插管的生產，制管效率較第1代裝備成倍提高，目前生產Φ300—Φ1000×3000mm的生產效率達到3min—3.5min/根，生產Φ1200—Φ1650×3000mm管生產效率達到4min—5min/根，制管脫模后基本實現了無需表面修飾處理。目前徑向擠壓制管機已經投入應用的近50臺套。無論是裝備所生產大規格、制管生產的速度和制管的產品質量均達到先進水平，相比進口裝備所需資金大幅下降，從而基本上結束了徑向擠壓制管裝備靠國外進口的年代。
徑向擠壓制管機
◆ 2017-2018年，繼我國第1條混凝土排水管升芯式芯模振動自動化生產線成功研發并投入應用后，目前已在湖北、山東等地的多家企業投入了應用，實現了混凝土排水管的自動化生產，這種集徑向擠壓和芯模振動優點的升芯式芯模振動制管機，達到國際同類制管裝備的先進水平，生產效率高、用人工少、安全環保，全生產線僅工人3人，生產規格為Φ300—Φ1500mm承插管，其中Φ300—Φ800mm可雙根同時生產，生產效率5min—8min/雙根。該自動化線的成功研發是我國鋼筋混凝土排水管制管裝備的又一大進步，必將帶動制管行業向先進水平快速發展。

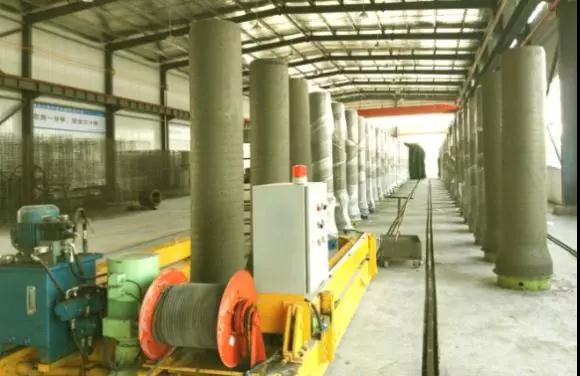

升芯式芯模振動自動化生產線
（2）相關混凝土構件裝備
近幾年在混凝土排水管制管裝備不斷發展進步的同時，相關混凝土構件的裝備也不斷進不斷創新開發。如預制檢查井的流水線、高頻振動設備集成自動化等實現了一臺設備可生產圓管、方涵和檢查井，已成功在預制混凝土檢查井和預制混凝土箱涵生產中廣泛應用，開拓了一機多用的新途徑。

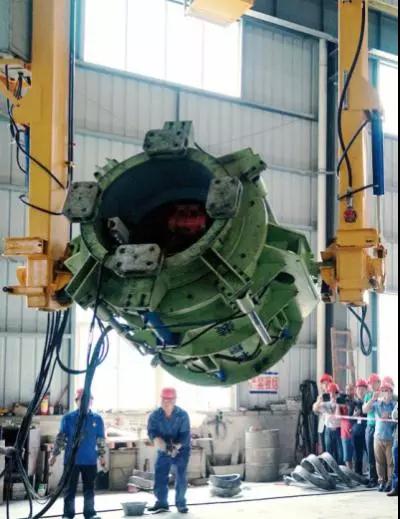

一體—轉脫模管井成型裝備

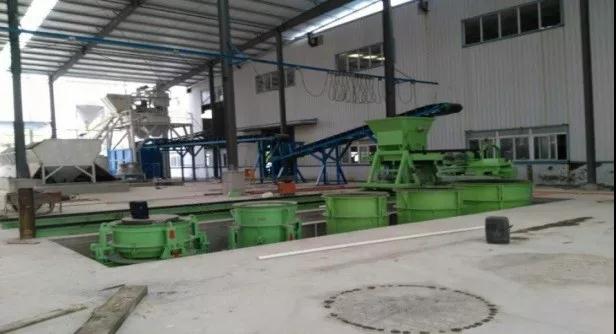

鋼筋混凝土檢查井、管涵一機多品種生產線
（3）鋼筋骨架制作設備
用于鋼筋混凝土排水管鋼筋骨架制作的全自動鋼筋骨架滾焊機自成功開發以來，經過不斷改進、完善，極大提高了裝備性能和應用范圍，實現了鋼筋骨架焊接的全自動化，滾焊機可焊接鋼筋的大直徑從開始的Φ8mm提高到今天的Φ14mm，接近先進水平，我國的鋼筋骨架滾焊機也開始進入國際市場。尤其是雙筋并焊自動變徑排水管鋼筋骨架滾焊機解決了大配筋鋼筋骨架的自動滾焊。 可焊管徑Φ4000mm雙根Φ14mm鋼筋的國內大自動滾焊機已經在工程中得到成功應用。目前鋼筋骨架滾焊機可焊大規格Φ4400mm ,在遼西北輸水工程中得到應用。

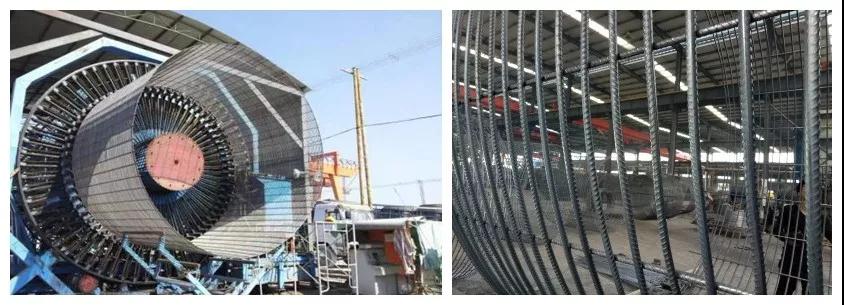

Φ4400mm鋼筋骨架滾焊機
國家加大預制裝配化綜合管廊建設的推廣應用，對行業裝備企業提出研發相應配套設備的課題。2017年開始混凝土箱涵鋼筋骨架制作的數控鋼筋網焊接生產線得到研制開發，成功解決了人工制作鋼筋骨架工效低、勞動強度大、質量不穩定的問題。每6分鐘可焊接1片網片，可成型鋼筋大直徑可達Ф28mm。設備較大的提高了預制混凝土箱涵鋼筋骨架制作的自動化技術水平和生產效率，減輕了勞動強度，節省了人力資源。

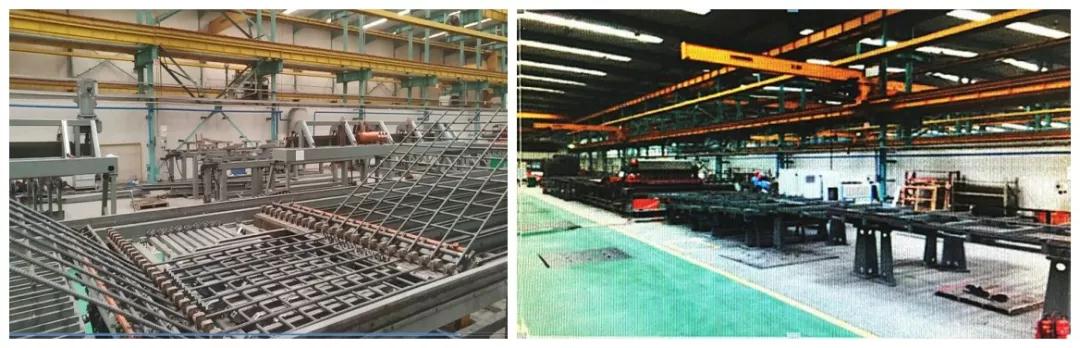

數控鋼筋網焊接生產線
（4）箱涵模具創新
箱涵模具有立式箱涵模和臥式箱涵模具二種，分別適用于立式成型和臥式成型。其中又分單倉模具和多倉模具，整體模具和拼裝模具，上下拼裝模具和左右拼裝模具。近年來通過不斷的技術改進，模具組裝鎖緊由原來的螺栓鎖緊改造為偏心鎖緊機構，或采用插銷契塊，提升了鎖緊速度；立式模具模板組裝由原來的定位銷或鉸鏈機構改為采用模塊自滑軌道和定位輪自滑移動定位，減少了行車吊裝，消除了安全隱患，有效的提高了生產效率；針對箱涵模具規格多，企業模具投入大的現狀，創新開發了可調節箱涵高和寬的模板拼裝模具，達到一模多用，力求實現箱涵模具標準化。
立式成型模具
臥式成型模具
臥式成型模具
4. 頂進施工用鋼筋混凝土排水管發展：
在城市，鋼筋混凝土排水管的頂進施工方式解決了管道埋設施工中對城市建筑物的破壞和道路交通的堵塞等困難，因而推廣發展迅速，頂進施工用鋼筋混凝土排水管成為城市非開挖施工用管材，其中鋼承口頂管用得多。隨著我國污水治理工程的加大、加快，用于穿越江河、湖泊、沙層的高性能、大口徑鋼筋混凝土排污管得到重點應用。上海市污水治理白云港片南線輸送干線用雙根DN4000mm排污管、云南昆明滇池治污工程用DN4000 mm排污管一次頂進成功、從內蒙古烏蘭布巴音湖輸水穿沙管道工程中ON3000mm、頂距1520Km、埋深48m的沙層地下頂進施工，完成了我國首例帶壓力混凝土排水管在長距離、深復土、無水砂層地質頂管施工中的應用。 2018年1月青龍管道股份有限公司的鋼筋混凝土頂管借“一帶一路”東風，帶著“中國制造”印記和“青龍管道”標識，頭次邁出國，漂洋過海入非洲，通過海運，服務于西非喀隆溫德市薩納加飲用水廠和配套工程。
青龍頂管邁出門
上海雙根DN4000mm排污管頂管施工現場
由于頂管施工和盾構施工在技術可靠性上尚有一定的差距，體現在接頭密封效果及施工過程管材受力狀況不同。影響了頂管施工在非開挖領域的應用。 還需頂管施工技術和頂管管材性能兩方面做出更多的技術保證和技術改進。
5. 大口徑電力電纜管的發展
隨著城市建設的快速發展，電網入地已經成為大中城市電力發展的必然趨勢。地下高壓走廊在國外發達國家的城市早已普及。電力隧道的截面有環形、箱形、異形截面形狀。
環形隧道的大直徑達到3.5—4.0m?；静捎萌嵝越涌谄笮弯摻罨炷僚潘芎腿嵝越涌阡摮锌阡摻罨炷另敼?，管子設計參照GB/T11836《混凝土和鋼筋混凝土排水管》國家標準實施。但混凝土強度等級、抗?jié)B級別和結構性能等技術指標均大于普通鋼筋混凝土排水管的標準要求。 隧道內電纜的不同安裝方法，要求預埋在管節內的埋件、配件形式形狀不一樣，用得較多、較典型的有管內預埋鋼板環形式、端面預埋環形帶孔鋼板形式和管內預埋定位套管形式 （如下圖）。采用鋼筋混凝土管涵作為高壓電力電纜隧道所用管材的優勢：管材全部工廠化加工，產品質量容易得到保證；管道間接頭采用楔形橡膠圈柔性連接，膠圈壓縮率45%—50%。密封性能好；施工方法可以多樣化，可以采用開挖方式施工和頂進方式施工，組裝速度快工程綜合成本低。箱形截面電纜隧道比園形截面電纜隧道更具有能有效利用空間的優勢。

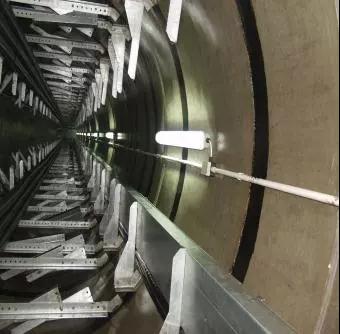

管內預埋鋼板環形式

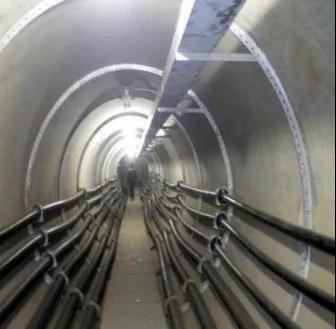

端面預埋環形帶孔鋼板形式

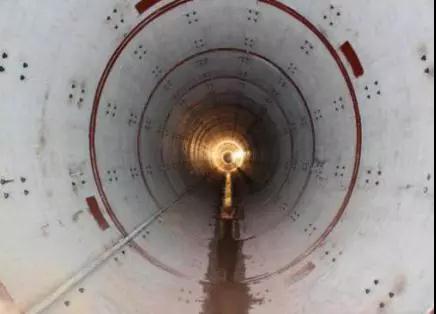

管內預埋定位套管形式
端面預埋環形帶孔鋼板形式
管內預埋定位套管形式
6. 混凝土技術及接口密封材料的研發：
◆ 混凝土技術是長期研究的課題，鋼筋混凝土排水管所用混凝土的技術性能隨著制管裝備自動化程度和產品性能的提高，加上國家對節能環保要求日益加強，促使高性能、高強度混凝土在混凝土管涵生產中得到研發應用，目前排水管產品用混凝土的抗壓強度等級大多已高于國家標準，C30混凝土除小口徑雨水管外已很少設計采用，在重要工程中多要求抗壓強度等級C50以上，抗?jié)B級別P8以上。大流動度混凝土已在生產中得到應用，自密實混凝土的試驗與研究已列入課題。隨著國家節能環保管理力度的加強，免蒸養混凝土在排水管中的應用必將是今后探索研究的方向。近年來工業廢渣磷石膏制作無筋混凝土構件在湖北宜昌得到開發應用。日本自密實混凝土技術、外加劑應用技術得到了國內不少企業的學習與研究。

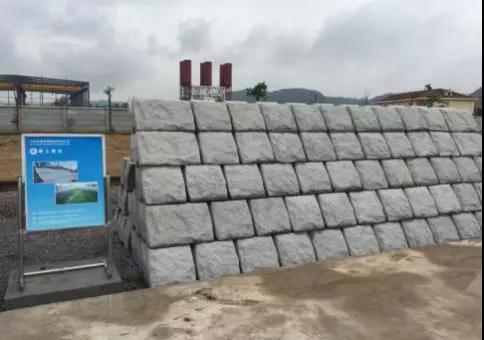

磷石膏用于混凝土市政構件
◆ 我國預制混凝土管涵用接口密封材料近年來得到了較快發展，從接口密封性能的提高反應出行業的技術進步。尤其是自粘型復合橡膠條在國內的成功開發和在管廊工程中的成功應用。結束了預制城市綜合管廊推廣初期該密封材料靠日本進口的局面，對確保預制城市綜合管廊接口密封性能和百年使用壽命起到積極作用。

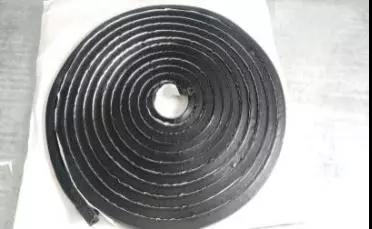

遇水膨脹密封膠條
◆ 我國預制混凝土管涵用接口密封材料近年來得到了較快發展，從接口密封性能的提高反應出行業的技術進步。尤其是自粘型復合橡膠條在國內的成功開發和在管廊工程中的成功應用。結束了預制城市綜合管廊推廣初期該密封材料靠日本進口的局面，對確保預制城市綜合管廊接口密封性能和百年使用壽命起到積極作用。
7. 技術標準體系：
現行有效的鋼筋混凝土排水管涵 生產及相關方法、材料技術標準 ：
GB/T11836-2009《混凝土與鋼筋混凝土排水管》
GB/T11837-2009《混凝土管用混凝土強度試驗方法》
GB/T16752-2017《混凝土與鋼筋混凝土排水管試驗方法》
GB50268-2017《給水排水管道工程施工及驗收規范》
GB1499.2-2018《鋼筋混凝土用鋼 第二部分：熱軋帶肋鋼筋》
GB/T29423—2012《用于耐腐蝕水泥制品的堿礦渣粉煤灰混凝土》
GB/TXXXX-《城市地下綜合管廊用預制混凝土制品試驗方法》（報批中）
JC/T 2126.1—2012《水泥制品工藝技術規程 第1部分鋼筋混凝土排水管》
JC/T 2280—2014《內襯PVC 片材混凝土和鋼筋混凝土排水管》
JC/T 2241—2014《預制混凝土檢查井 》
JC/T 2458-2018《預制混凝土箱涵》
JC/T 2460-2018《預制鋼筋混凝土化糞池》
JC/T 946-2005《混凝土與鋼筋混凝土排水管用橡膠密封圈》
CBMF18-2017《預制混凝土箱涵工藝技術規程 》
CCGF 429.1—2018《產品質量監督抽查實施規范》（征求意見中）
CBMF xx-xxxx 《預制混凝土箱涵接口用密封材料 》（報批中）
CBMF xx-xxxx《預制城市地下綜合管廊用鋼模 》（征求意見中）
8. 技術培訓與質量管理
◆ 技術培訓：
行業人力資源現狀滿足不了裝備和技術的發展的需要，包括自動化裝備的操作與維護，先進混凝土技術的應用與推廣，工程應用中質量糾紛的處理等，同時適合基層技術人員學習的教材又十分缺乏，為此2018年中國混凝土與水泥制品協會排水管工作部組織對2014年編制的《混凝土與鋼筋混凝土排水管培訓專用教材》進行修改和補充，編制新的《鋼筋混凝土管涵培訓專用教材》，教材分為上、下二冊，上冊為鋼筋混凝土園管；下冊為市政工程用預制混凝土構件包括混凝土箱涵、混凝土檢查井、混凝土化糞池、海綿城市制品等，目前還在審稿中。該教材完成后將為一線工程技術人員和技術工人提供較為適用的理論知識和應用技術。
國家人力資源社會保障部下達的《國家職業技能標準化 混凝土水泥制品工》已下達計劃，正在編制中，標準完成后將對水泥制品工分為初級、中級、高的級、技師四個級別。
◆ 產品質量市場監管
2017年06月29日國發〔2017〕34號《國務院關于調整工業產品生產許可證管理目錄和試行簡化審批程序的決定》取消了包括輸水管在內的19類工業產品生產許可證行政管理，同時提出要堅持放管結合、并重，加大抽查力度，增加抽查頻次和品種，擴大抽查覆蓋面， 根據文件要求，2017年和2018年連續二年對一千多家輸水管生產企業的產品質量進行了國家監督抽查。同時，相應的監督抽查實施規范標準—CCGF 429.1—2018《產品質量監督抽查實施規范》已經編制完成，正在征求意見中。
三、行業發展中存在的問題：
1. 2018年，原材料價格上漲，尤其是砂石骨料材料進廠價格大幅上調，上漲幅度翻倍以上，且供貨緊張。人工砂開始推廣應用，但相應的應用技術尚未跟上，在一定程度上影響了企業正常生產和產品質量的穩定。同時人工工資水平一再上升，導制產品成品提高，影響了企業經濟效益。
2. 行業產能過剩情況依然存在，供大于求的現狀在全國各地較為普遍，導制低價競爭，相對其他產業利潤水平偏低，大部分生產企業的設計生產能力均未能得到發揮，基本維持50%水平。
3. 市政工程貨款回收困難，拖欠款過大，企業資金緊缺，在一定程度上影響了生產經營活動的正常運轉。
4. 國家對市政施工工程的監管力度不夠，從設計到施工層層轉包打折，直接影響了產品銷售價格，設計、施工、管材各個環節的不規范，頻頻的低價中標造成了部分企業和管材未能規范生產，導制預制和現澆相比、頂管和盾構相比時往往處于不利的局面。
5. 國家對輸水管的工業生產許可證制度取消后，在一定程度上放松了政府對產品市場監管力度，優質合格產品和低價劣質產品間造成不公平市場競爭，影響了正常銷售秩序。
6. 行業從業人員綜合素質偏低，包括理論水平、操作技能、管理能力跟不上技術發展和裝備進步的需要，以至于自動化裝備和先進技術在推廣應用中發揮不了佳水平。
四、混凝土與鋼筋混凝土排水管產業的機遇與挑戰
1. 行業技術發展方向和任務
◆ 產品向大口徑、高性能、非開挖、耐腐蝕發展；
◆ 裝備技術向節能、環保、自動化程度高、安全生產的方向發展；
◆ 應用領域向城市地下基礎設施建設、城鎮化建設、海綿城市建設、城市綜合管廊建設的地下蓄水池、地下鐵路通道、地下管網用管、電力隧道、排污管道、預制裝配管廊等領域發展。
2. 做好以下工作是行業技術發展的需要
◆ 進一步提高芯模振動制管裝備的性能，實現制管技術的高效、節能、環保與安全生產，提高自動化程度。
◆ 推廣、完善徑向擠壓制管機、升芯式芯模振動生產線等先進制管技術與裝備，實現小管生產自動化。滿足高效、節能與環保要求，逐步取代高能耗離心，懸輥制管工藝。
◆ 進一步提高鋼筋骨架滾焊機的功能和自動化水平，開發異形、矩形管涵的鋼筋骨架自動焊接裝備的技術。
◆ 加大適應預制混凝土構件制作的自密實混凝土和高能混凝土技術的研發、推廣力度，實現排水管用混凝土質量的提升和工廠生產的節能減員。
◆ 不斷建立、完善技術標準體系，加強培訓與管理，提高行業整體技術管理水平。
3. 實現新形勢下的產業結構優化。尋求合作發展機遇
我國經濟發展進入新常態，增速放緩，結構優化升級，投資驅動轉向創新驅動。建筑業產品結構調整目標提出大力發展化施工，以工程項目為核心，以先進技術為手段，以分工為紐帶，構建合理工程總分包關系。作為混凝土水泥制品行業要抓住機遇，充分發揮水泥制品企業具有預制混凝土構件生產技術的優勢，和工程方建立良好的協作關系，創建勞務輸出、技術服務、合作共贏的模式。實現新形勢下的產業結構優化。尋求更多更大的發展機遇。
4. 國家繼續加大地下基礎設施建設的政策，對排水管產業尚存較好發展機遇
國家關于“積極推廣新工藝、新材料和新設備，推進新型建筑工業化，支持發展裝配式建筑，推廣應用管道預制構件產品，提高預制裝配化率”、“推進地下綜合管廊主體結構構件標準化，積極推廣應用預制拼裝技術，提高工程質量和安全水平，同時有效帶動工業構件生產、施工設備制造等相關產業發展”等一系列政策倒向，必將繼續推進各種形式的預制鋼筋混凝土管涵在城市地下管線建設、城市綜合管廊和地下基礎設施建設中的應用，是混凝土排水管產業今后一段時間的一個重要發展契機。
5. 以市場為導向，以創新求發展，不斷開發新技術、新產品、新裝備，不斷擴大混凝土管涵產品的應用市場，是產業發展的重要方向。
經濟新常態下的混凝土排水管產業必將向低能耗、低污染、高效率、高自動化水平的先進技術和先進裝備發展。技術創新是排水管行業的發展出路。在鋼筋混凝土排水管工藝中，先進的芯模振動制管工藝和徑向擠壓制管工藝以其節能、高效、安全、環保正在大力推廣，而能耗高、污染大、效率低的離心制管工藝將會被逐步淘汰，高能耗、高用工的懸輥成型工藝也會逐步減少。各種有利于城市快速建設的新產品都將是市場的需求，也是創新發展的方向。產品性能向綠色環保方向發展，混凝土向高性能方向發展，更多的利用工業廢料為主的摻合料和高效外加劑，實現節約資源、保護環境、可持續發展的目標。
6. 值得關注的產品領域：
◆ 大口徑鋼筋混凝土排水管將有很大的應用空間
用在電力隧道工程中的電力電纜管、用在污水治理工程中的鋼筋混凝土排污管、用在城市地下綜合管廊工程中的預制裝配化環形管廊、用在城市地下蓄水工程中的大型地下蓄水管、用在城市深隧工程中的大口徑、高性能鋼筋混凝土頂管等是重點產品發展方向。
在耐腐蝕工程和排污工程中所用管涵有其特殊耐腐蝕要求，鋼筋混凝土復合管通過內襯PVC、PE、玻璃鋼等材料可達到耐腐蝕性能要求；在城市深隧工程中需要有內壓要求的鋼筋混凝土頂管，在設計中常采用鋼筋混凝土和鋼筒或玻璃鋼復合的頂進施工法用鋼筒管、頂進施工法用內襯玻璃鋼混凝土管，保證其內外壓性能的要求。

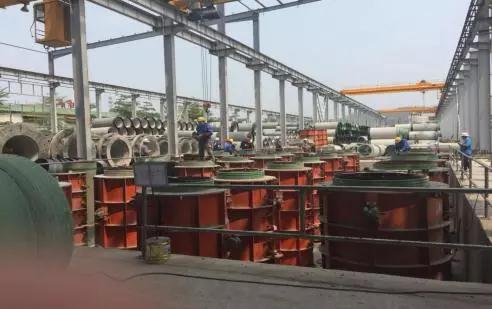

頂進施工法用內襯玻璃鋼混凝土管制造
雙承口

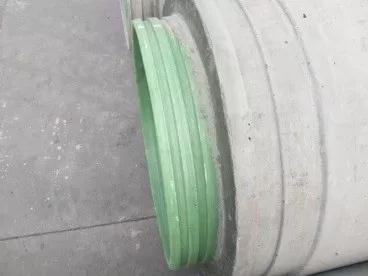

雙插口
雙承口
雙插口
◆ 預制混凝土箱涵產品應用領域會持續
預制混凝土箱涵是近幾年來在加強地下基礎設施建設、電力線路建設、地下管網建設、地下管廊建設及海綿城市建設中發展較快的預制裝配化混凝土構件，主要應用在以下領域有：電力線路建設中的電力箱涵、城市綜合管廊建設中的混凝土矩形箱涵和異型箱涵、城市地下鐵路中的頂進式預制混凝土箱涵、地下通道和人行過道的預制混凝土箱涵、用于地下蓄水的預制混凝土頂進箱涵。
檢查井是地下管道中重要的配套構件，預制裝配式相對混凝土襯砌式具有強度高，接縫嚴密，無滲漏，施工安裝快等優點，近幾年得發較快，在國外已普遍應用。堅持保護優先、生態為本、自然循環、因地制宜、統籌推進的原則，透水混凝土制品有較好的發展空間，多孔混凝土磚能有效補充地下水，是保護自然、維護生態平衡、緩解城市熱島效應優良的鋪裝材料；生態護坡磚是能保護護堤土壤被水侵蝕的新型連鎖式預制混凝土護坡材料，護坡系統的耐久性和穩定性得到進一步提高。
預制裝配化混凝土檢查井

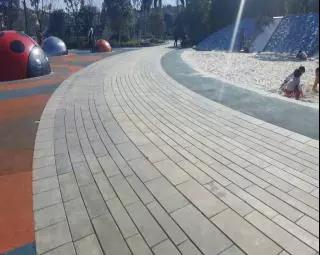

透水磚
